Trim-tec 90e - трёхножевой резак со встроенным стекером для работы в линию на высоких скоростях для достижения максимальной производительности. Среди эксплуатационных характеристик трехножевого триммера Wohlenberg trim-tec 90e-стоит выделить систему привода Dynamic-drive, которая позволила значительно увеличить скорость работы машины и значительно сократить время наладки. В результате организация пользовательской работы существенно меняется, время перенастройки с тиража на тираж сводится к минимуму, что повышает эффективность работы клеевой линии.
Легкость в эксплуатации в совокупности с современным дизайном упрощают работу оператора.
Использование динамичных сервоприводов способствует снижению энергозатрат производства, что вместе с высокой производительностью повышает его эффективность.
- Работа в линию с клеевым оборудованием, настройка всех рабочих параметров осуществляется автоматически
- Использование динамичных сервоприводов вместо электромагнитных муфт для передачи крутящего момента узлам и механизмам машины
- Промышленный ПК с цветным TFT дисплеем и сенсорным экраном
- Графический пользовательский интерфейс Navigator
- Разделение изделий в податчике (объемом 800 мм) осуществляется при помощи пневматики
- Принцип «скользящего» реза на всех 3-х ножах, что обеспечивает идеально ровный рез без деформаций в районе корешка
- Закрытый резальный стол
- Транспортировка изделий осуществляется без помощи конвейера
- Пневматический упор головы
- Высокая эффективность производственного процесса
- Интерактивная форма взаимодействия оператора с машиной: смена с формата на формат, управление очередью заданий, диагностика и статистика работы машины
- Автоматический прижим для держателя форматной пластины и резального стола
- Автоматическая фиксация форматной пластины
- Внесение изменений в рабочие параметры может осуществляться без прерывания производственного процесса
- Система быстрой замены передних и боковых ножей
- Вывод стопы изделий осуществляется при помощи захватов и ленты транспортера
- Возможность автоматического удаления бумажных обрезков
- Цельная рама станины
Характеристика |
Значение |
Механическая скорость |
500 - 5400 циклов/час* |
Высота изделия до подрезки |
140-410 мм |
Ширина изделия до подрезки |
105-320 мм |
Высота изделия после подрезки |
135-380 мм |
Ширина изделия после подрезки |
100-300 мм |
Боковая подрезка |
0 - 40 мм |
Фронтальная подрезка |
0 - 40 мм |
Высота стопы |
2-70 мм |
Устройство для работы с малыми форматами (опция) |
75х105 мм / 70х100 мм (после подрезки) |
Устройство для работы с увеличенными форматами (опция) |
320х451 мм / 300х420 мм (после подрезки) |
* Производительность зависит от используемого материала и типа изготавливаемого продукта
Исполнение |
trim-tec 90e |
Закрытый резальный стол |
● |
Принцип «скользящего» ножа на всех 3 ножах |
● |
Система привода Dynamic-drive |
● |
Пневматический упор головы |
● |
Устройство распыления силикона |
● |
Конвейер вывода готовой продукции |
● |
Сенсорный экран |
● |
Возможность интегрирования с производственными процессами, работающим по стандартам JDF/JMF |
● |
Smart NaviDesk (система автоматического измерения параметров изделия и передачи их в ПО машины) |
○ |
9 резальных столов вкл. полку |
● |
4 прижимных пластины |
● |
Устройство для работы с продукцией большого формата |
○ |
Устройство для работы с продукцией малого формата |
○ |
Система удаленной диагностики |
○ |
Система быстрой замены передних и боковых ножей |
● |
Комплект документации |
● |
Централизованная автоматическая смазка всех узлов и механизмов с индикацией количества масла |
● |
Дополнительные форматные пластины |
○ |
Маркировка СЕ/ET |
● |
В стандартной комплектации ● / Опционально ○ |

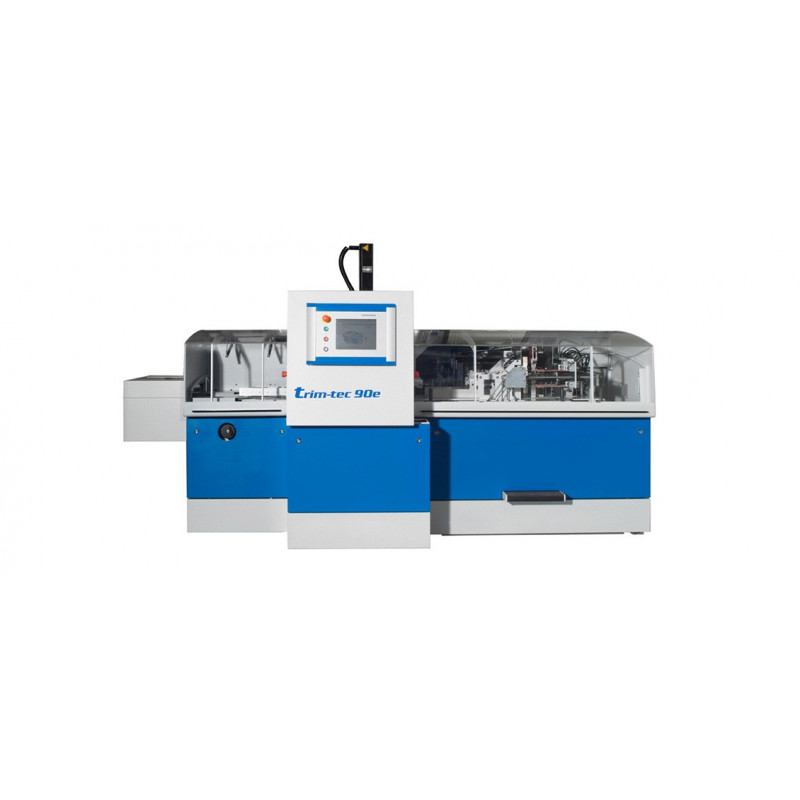

Трехножевая резальная машина Trim-tec 90e
- Производитель: Wohlenberg
- Модель: Трехножевая резальная машина Trim-tec 90e
- Наличие: Есть в наличии
-
Цена по запросу
