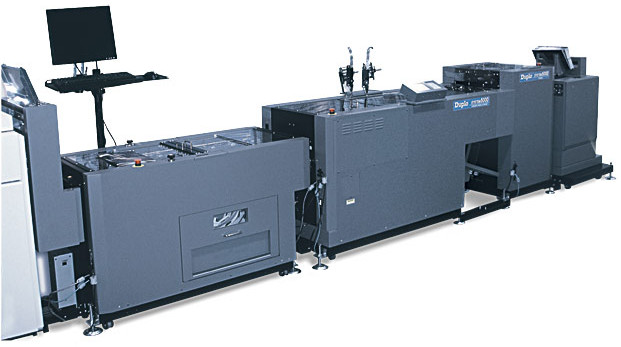

Компания Duplo постоянно работает в направлении разработок по модернизации и производству новых линий по финишной обработке тиражей, отпечатанных на цифровых машинах. Новая линия Duplo DIGITAL INLINE DBM- 5000 была специально разработана для работы в линию с цифровыми печатными системами Xerox iGen4 и Xerox Nuvera 100/120/144/288. Преимущество данной системы состоит в том, что она напрямую соединяется с печатающим устройством, и теперь не требуется оператору забирать отпечатанный тираж из печатной машины и загружать отпечатанные листы в фальцовочно-брошюровальную линию.
Основные области применения данной линии являются: изготовление брошюр; различные виды буклетов, отчетов; учебные пособия; специализированные каталоги, маркетинговые материалы и т.д.
Основные преимущества:
• Прямое подключение к цифровой печатной машине;
• Один оператор выполняет две операции; печать и финишная обработка;
• Единый производственный комплекс;
• Стабильное и надежное производство;
• Работает с широким ассортиментом бумаги;
Линия Duplo DIGITAL INLINE DBM— 5000 состоит из следующих модулей:
1. TR-DP Transport —транспортер, который осуществляет подачу листов из цифровой печатной машины в брошюровальную линию;
2. Interface box— интерфейсный блок, обеспечивающий программную связь модулей;
3. SCC— автоматическое устройство подрезки и биговки листов;
4. Inline Controller — компьютер, осуществляет контроль за работой линии;
5. DBM-500— автоматический брошюровочно-фальцевальный модуль с проволокошвейными головками;
6. DBM-500 BRBRIDGE UNIT— транспортер, устанавливаемый в брошюровщик DBM-500;
7. DBM-500T— модуль фронтальной подрезки брошюры;
8. ASM-500— модуль финишной обработки корешка брошюры (придает корешку квадратную форму);
Модуль SCC получил свое название благодаря своим функциональным возможностям (Slitting – Продольная резка листа, Cutting – Поперечная резка листа, Creasing – Поперечная биговка листа), которые заключаются в автоматической персональной финишной обработке каждого листа. Машина автоматически настраивается по графической метке с помощью ССD-камеры, подрезать боковые, передние и задние кромки каждого листа, отпечатанного цифровым способом и тем самым устранять погрешности равнения листа при печати (погрешности могут достигать 5 мм), а так же биговать обложки и вложения из более плотных материалов в целях избежания растрескивания и осыпания красочного слоя вдоль наружной стороны фальца.
Основные особенности:
- CCD-камера считывает отпечатанную метку края печати, что позволяет автоматически выравнивать листы перед подрезкой и компенсировать погрешности равнения листа, полученные во время печати на цифровой машине.
- Два продольных дисковых ножа осуществляют подрезку боковых кромок будущего буклета.
- Нож поперечной резки может осуществлять предварительную подрезку передней и задней кромок листа.
- Нож поперечной биговки листа вдоль будущего фальца по корешку, позволяют избежать заломов краски на сгибе обложки.
- Обходной листопроводный тракт для тех случаев, когда участие SCC в обработке не требуется.
- Программирование устройства позволяет осуществлять персональную обработку для каждого листа в отдельности.
- Возможность приема данных в формате JDF.
Inline Controller – компьютер предназначен для программирования работы линии, и контроля за ходом выполнения задания. Все настройки, по ранее выполняемым работам линии, хранятся в памяти компьютера, их легко можно извлечь, в случае необходимости внести корректировку задания и запустить новую программу в работу.
Автоматический брошюровально-фальцевальный модуль DBM-500 с триммером DBM-500T обладает следующими качествами:
- Высокая производительность, до 5000 блоков/час.
- Высокая автоматизация управления и переналадки, все параметры задаются с центрального пульта управления с сенсорным экраном.
- Возможность вызова, редактирования и запуска одной из 12 наиболее часто используемых программ для быстрой и легкой переналадки.
- Универсальное устройство подачи отдельных листов и подобранных блоков в автономном режиме работы. Использование прочных и высокопроизводительных швейных головок Hohner.
- Высокая скорость переналадки фальцевального устройства за счет управления зазором между фальцевальными валами с центрального пульта управления.
- Хорошая опрессовка сфальцованных буклетов за счет жесткого крепления фальцевальных валов и повышенной скорости их вращения.
- Встроенный нижний лоток для отбракованной продукции, а также для приемки и накопления продукции, не требующей фальцевания.
Модуль ASM-500 для формирования корешка квадратной формы была разработана для того, чтобы корешок брошюры имел более презентабельный вид и удовлетворял требованиям любого заказчика. Модуль ASM-500 может работать автономно, а так же подключается для работы в линию к DBM-500/500T.
